LIDAR BATHYMÉTRIQUE – LIDAR VERT

Relevés Bathymétriques par LiDAR aéroporté​

Prestataire de service en relevés LiDAR Bathymétriques par drone en France.

Méthode aéroportée

Porté par un drone, notre capteur LiDAR collecte des données bathymétriques sans entrer en contact avec le milieu.

Polyvalent

Adapté aux environnements complexes : rivages, rivières, lacs, estuaires, étangs et gravières, ports de commerces.

Mixte topo bathy

Collecte simultanée des données topographiques et bathymétriques dans le même système.

helix relevé lidar bathymétrique
HELIX - Spécialiste en collecte de données aéroportées

à Propos

Spécialisé en acquisition de données aéroportées, HELIX est basé à Ajaccio, en Corse du Sud ainsi qu’a St Paul à la Réunion. Nous intervenons dans plusieurs domaines comme la photogrammétrie, la cartographie avion, les relevés LiDAR et la topographie.

En 2024 nous avons fait l’aquisition d’un tout nouveau type de capteur : Un LiDAR Bathymétrique aéroporté afin de pouvoir élargir nos compétences.

Tout-terrain et dynamique, notre équipe intervient partout en Europe et en océan Indien pour effectuer vos relevés bathymétriques par LiDAR vert.

Nous vous invitons à découvrir nos activités sur www.helix.corsica

Découvrez ci-après la technologie LiDAR Bathymétrique.



découvrir helix

Nos clients

Ils nous font confiance
découvrez la technologie Lidar bathymétrique

Le LiDAR Bathymétrique :

Lidar bathymétrique - les avantages

1 - Les avantages du LiDAR aéroporté en bathymétrie

bathymétrie lidar vs bathymétrie sonar

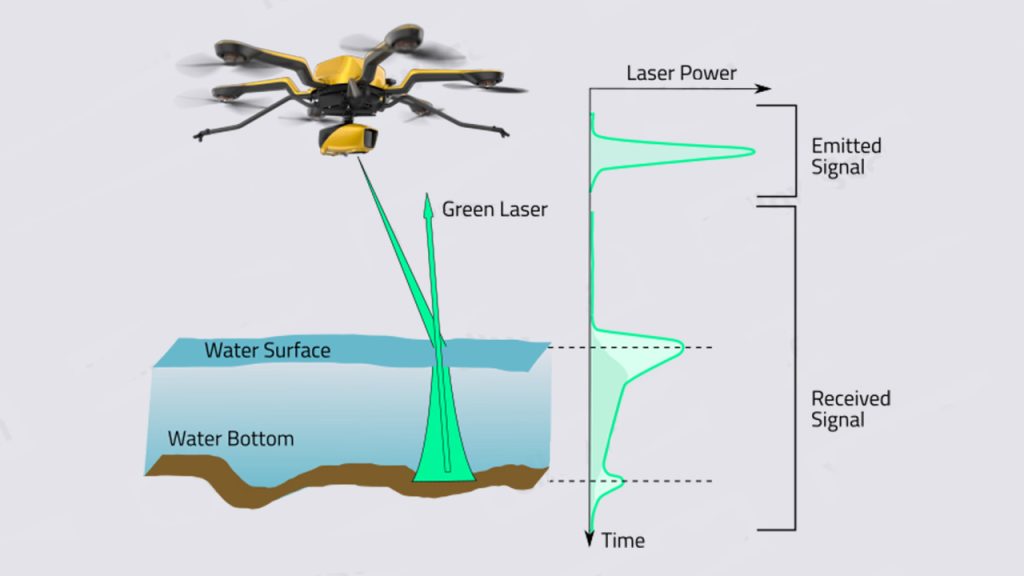

A la différence d’une bathymétrie SONAR ( Sound – En rouge ) la bathymétrie LiDAR utilise la lumière ( Light – En vert ) pour mesurer un temps de retour.

LiDAR : Light Dectection And Ranging
SONAR : SOund NAvigation Ranging

1 - Polyvalence

La bathymétrie par LIDAR aéroporté s’avère plus polyvalente qu’une bathymétrie classique par SONAR. En effet, le drone ( aérien ) s’affranchit de tout obstacle pendant sa course, tout en collectant simultanément des données topographiques et bathymétriques.

2 - Rapidité

Un drone est beaucoup plus facile à déployer qu’un bateau. Aucune mise à l’eau n’est requise, pas de frais de ferry facturés. Nous pouvons intervenir plus rapidement et plus facilement qu’une bathymétrie SONAR.

3 - Rendement

La bathymétrie par LiDAR offre un excellent rendement dans les zones à faibles profondeur ou difficiles d’accès. Couplée à une bathymétrie SONAR pour les zones plus profondes, c’est la méthode idéale pour obtenir des relevés bathymétriques complets, précis, et adaptés à vos besoin clients.

Lidar bathymétrique - les avantages

2 - Les livrables types en Bathymétrie LiDAR

Similaires à la bathymétrie SONAR, la bathymétrie LiDAR offre en plus une classification « Water Surface » en plus d’une restitution parfaite de la topographie environnante ( parties émergées ).

Nuages de points

Des nuages de points denses, géoréférencés. Données absolues donc indépendantes des possibles marées.

MNT / MNS

Modèles Numériques de Terrain et de Surface générés peux de temps après la captation. Résolution type : 15cm / pixels.

Water surface

Une classification "water surface" est disponible, rendant possible le calcul de hauteur d'eau jusqu'à 5 cm de profondeur.

Nuages de points classifiés

Grâce au LiDAR, il est possible de classifier le nuage de points : water surface, water bottom, ground, vegetation et building.

Courbes isobathes

Générées à partir du MNT ou du MNS il est très rapide de modéliser les lignes de profondeurs équivalentes.

Volumétrie

Calculs de volumes via MNT : opérations de dragages, cubatures comparaisons de MNT overtime.

un blog 100% lidar bathymétrique

Nos derniers articles :

Vous avez un projet en Bathymétrie LiDAR ?

- Coming soon -

Notre Portfolio

Coming soon
Ashley Right
Coming soon
John Paul
Coming soon
Bill Jackson
PRESSE / RADIO

On parle de nous :

Jeunes, dynamiques et passionnés

Notre équipe

Une équipe jeune et dynamique disponible pour vos projets de relevés bathymétriques, en Corse, ou ailleurs en Europe.

rés. agence corse

François Menassé

rés. agence corse

Théo Lemor Valli

Jeunes, dynamiques et passionnés

Notre équipe

Une équipe jeune et dynamique disponible pour vos projets de relevés bathymétriques, en Corse, ou ailleurs en Europe.

rés. agence corse

François Menassé

rés. agence corse

Théo Lemor Valli

rés. agence réunion

Sébastien Chamoux

Questions / FAQ

Toutes les questions que vous vous posez sur la Bathymétrie par LiDAR aéroporté.

Un LiDAR classique émet en proche infra rouge (905nm), c’est une longueur d’onde qui largement absorbée par l’eau.
En revanche un LiDAR Bathymétrique, d’une longueur d’onde de 532nm aura beaucoup plus de facilités à pénétrer à travers une colonne d’eau plus profonde.

bathymétrie corse
Absorption du spectre visible dans l’eau



Effectivement, les points mesurés en sortie d’aquisition sont erronés car la vitesse de déplacement de la lumière n’est pas la même dans l’air et dans l’eau. En revanche, il est possible de post traiter ces données de manière à recalculer les points situés sous la surface de l’eau. Après une classification, il est possible d’appliquer cette correction.

La donnée délivrée peut être absolue ou relative.

  • Absolue étant une coordonnée GPS ( X,Y,Z ).
  • Relative étant rapporté à une hauteur d’eau à un instant T.
  • Corse : moins de 24h
  • Sud France : Moins de 72h
  • France / Belgique / Suisse : 10 jours
  • Réunion / Océan Indien : 20 jours

Traditionnellement 25cm/pixel ( ~20 points / m² ).
Mais il est possible d’augmenter cette résolution, ou de la réduire selon vos besoins.

Notre LiDAR bathymétrique est l’un des plus performants qui puisse être embarqué sur un drone. Il peut descendre à 2 Secchi.
Pour une autre claire, c’est en général une profondeur de 15- 20 mètres.

Aucune profondeur minimum n’est requise.
C’est tout l’avantage de cette technologie.
Nous pouvons relever des données dans des zones très peu profondes ( de l’ordre du centimètre ) et en même temps, relever la topographie avoisinante.

En général, le tarif journalier d’une aquisition LiDAR Bathymétrique est supérieure à une aquisition par SONAR.
En revanche, le rendement d’un LiDAR Bathymétrique est nettement plus élevé, et permet donc de réduire les frais de manière significative.
